施工例

道路への対策

道路への振動対策

既設道路の交通振動対策(H22.12 静岡県)

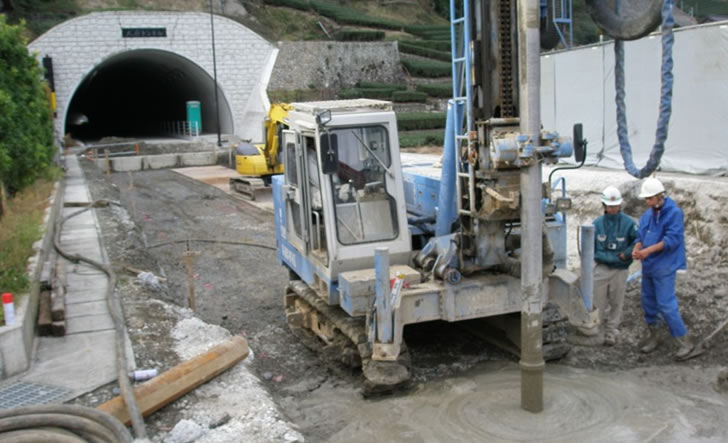

施工状況
施工状況

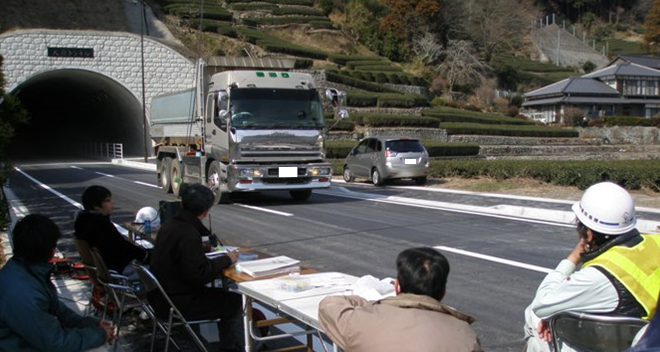

試験車走行
試験車走行
施工場所
静岡県
発注者
㈲今村組様
施工者
伊田テクノス㈱
対策内容
施工時期
(年月)
実施工期間
(日)
施工面積
(㎡)
総施工長
(m)
費用
(万円)
2010.12
20
461
660
1,495
※消費税は含まない

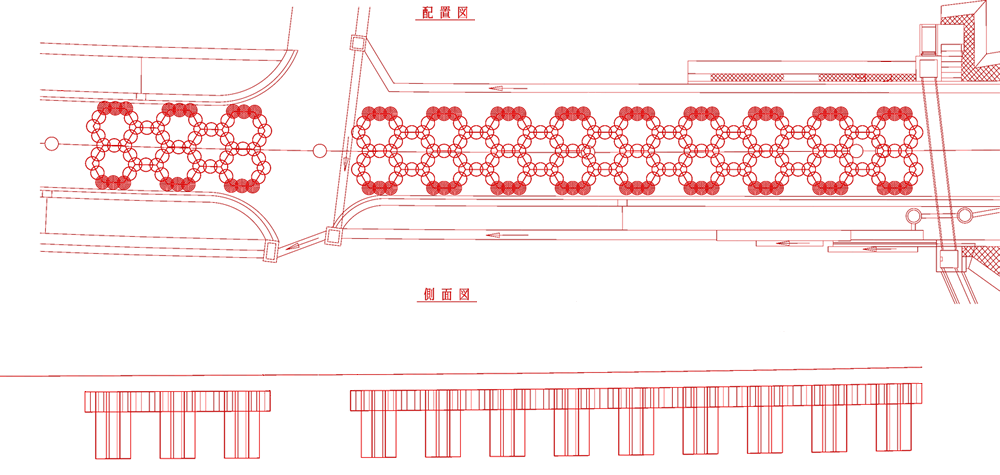

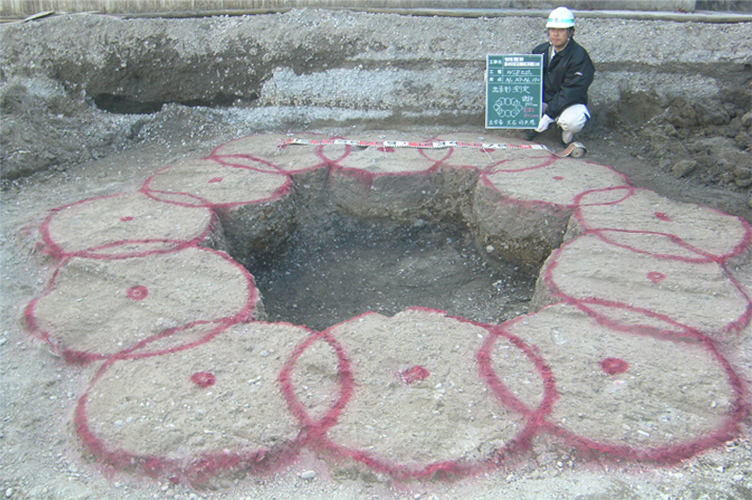

WIB工の設計図WIB工出来形
WIB工の設計図WIB工出来形

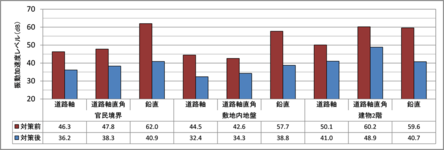

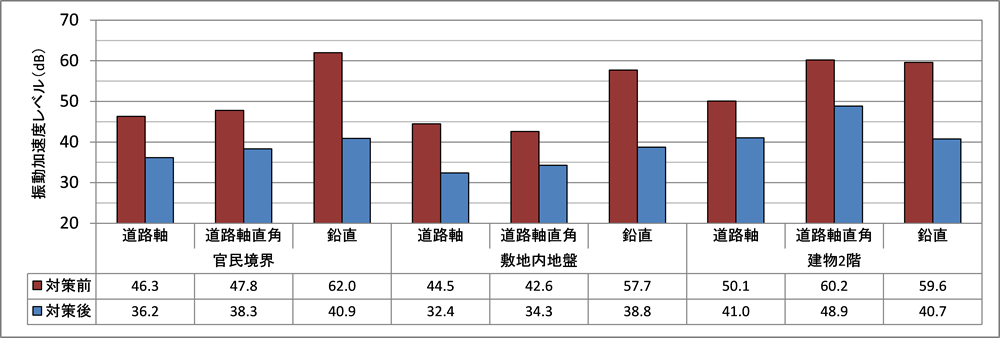

振動加速度レベル
振動加速度レベル

振動源
道路交通振動
道路の改修工事に際して、以前から振動苦情の発生していた区画に振動対策が求められた。
保全対象
道路沿いの住宅数棟
対策工
版状WIB工(ハニカムセル型)
施工位置
発振源直下
道路直下に対策工を施工した。
対策効果
対策前と対策後に、10tトラックによる走行試験を実施。沿線住宅の官民境界、敷地内地盤、建物2階における振動応答を計測、比較した。
支配的な6Hz付近の振動を減振し、水平方向で平均10dB、鉛直方向で平均20dBの減振効果を得た。
