施工例

道路への対策

道路への振動対策

新設道路の交通振動対策(H26.08 山梨県)

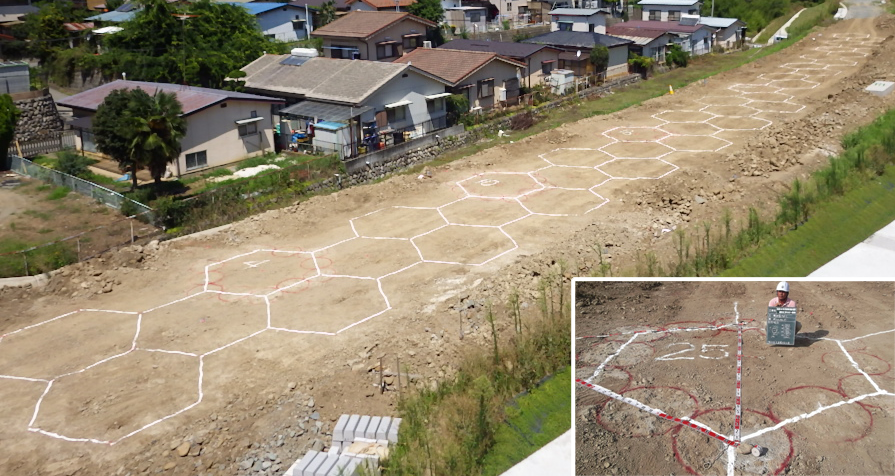

新設道路全景とWIB工出来形
新設道路全景とWIB工出来形
施工場所
山梨県
発注者
山梨県
施工者
伊田テクノス㈱
対策内容
施工時期
(年月)
実施工期間
(日)
施工面積
(㎡)
総施工長
(m)
費用
(万円)
2014.08
19
636
428
990
※消費税は含まない

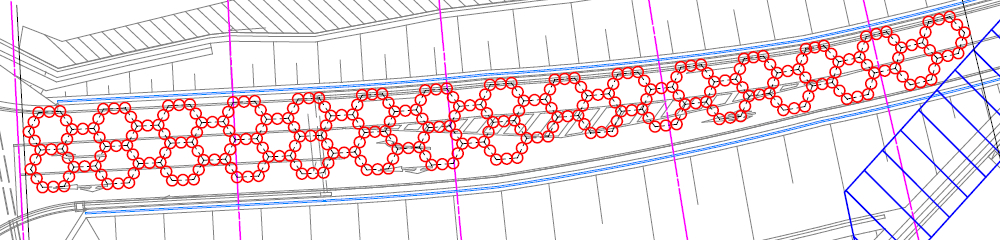

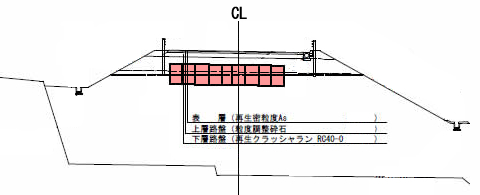

WIB工の設計図(平面)WIB工の設計図(断面)
WIB工の設計図(平面)WIB工の設計図(断面)

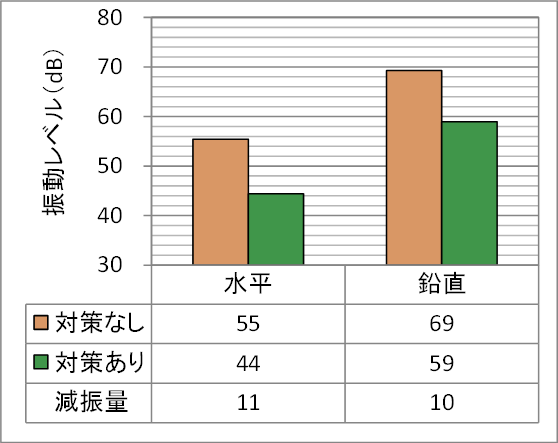

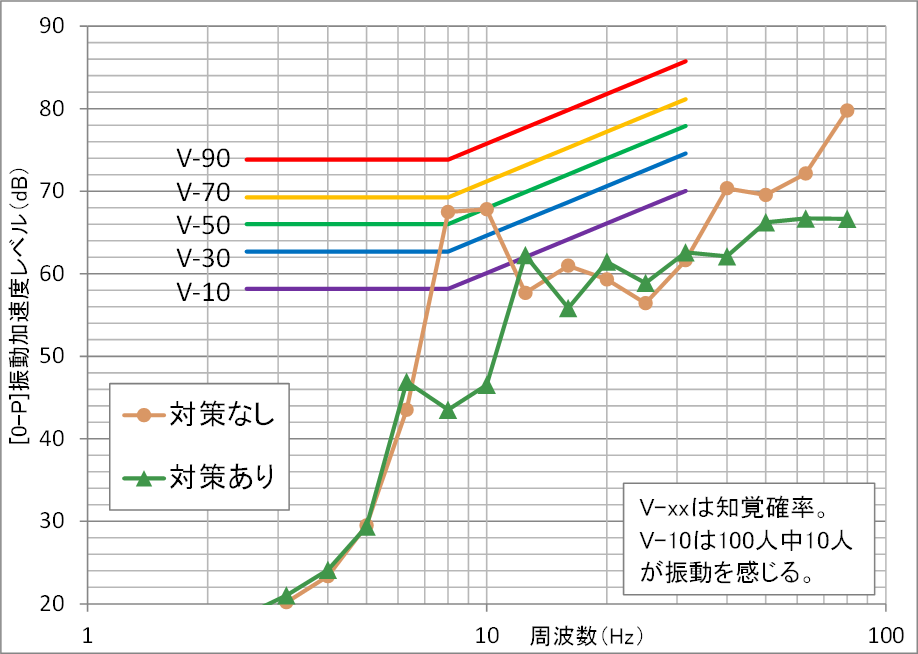

振動レベル
振動レベル

振動源
道路交通振動
盛土形式道路の新設に伴い、開通後の沿線住宅の環境保全が必要となった。
保全対象
道路沿いの住宅数棟
対策工
版状WIB工(ハニカムセル型)
施工位置
発振源直下
道路直下に対策工を施工した。
対策効果
対策前と対策後(道路建設前)にバックホーによる走行試験を実施。
官民境界付近において、水平・鉛直方向ともに10dB以上の減振量を確認。振動が1/3以下に低減した。
