製鉄事業所内の振動対策(H21.09 富山県)

トラックスケール
トラックスケール

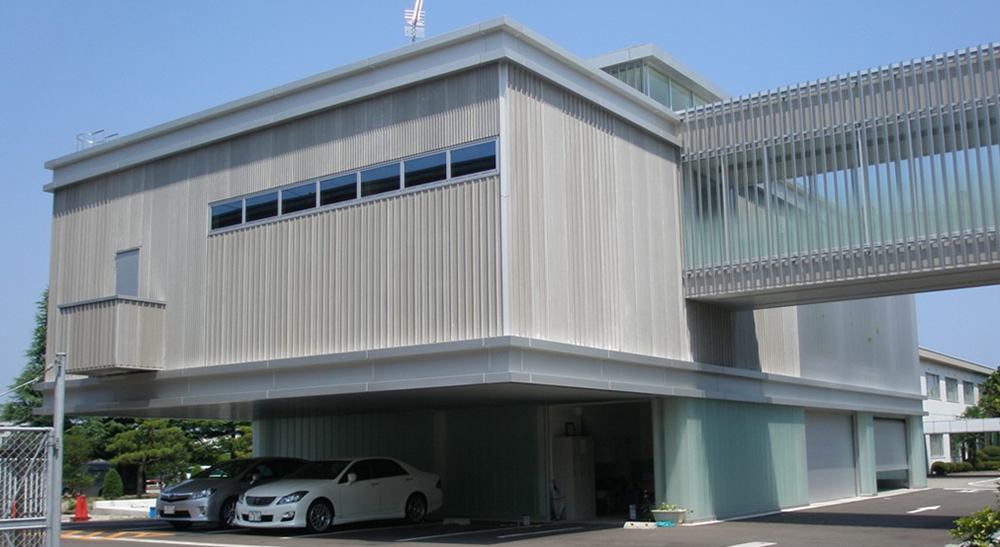

建物外観
建物外観
施工場所
富山県
発注者
石黒建設㈱様
施工者
㈱三友土質エンジニアリング
対策内容
施工時期
(年月)
実施工期間
(日)
施工面積
(㎡)
総施工長
(m)
費用
(万円)
2009.09
5
400
453
734
※消費税は含まない

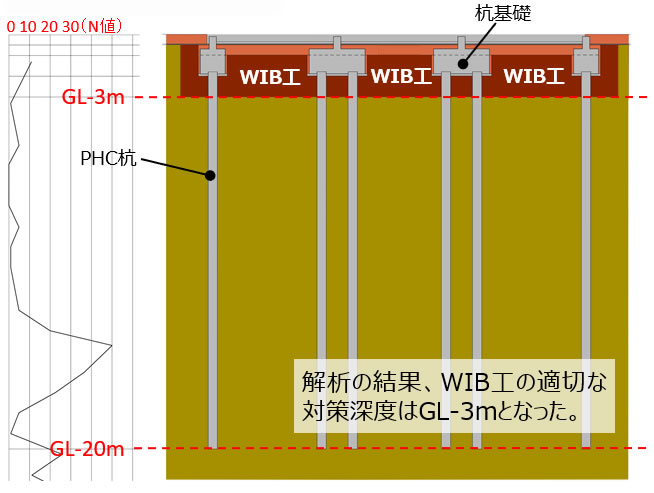

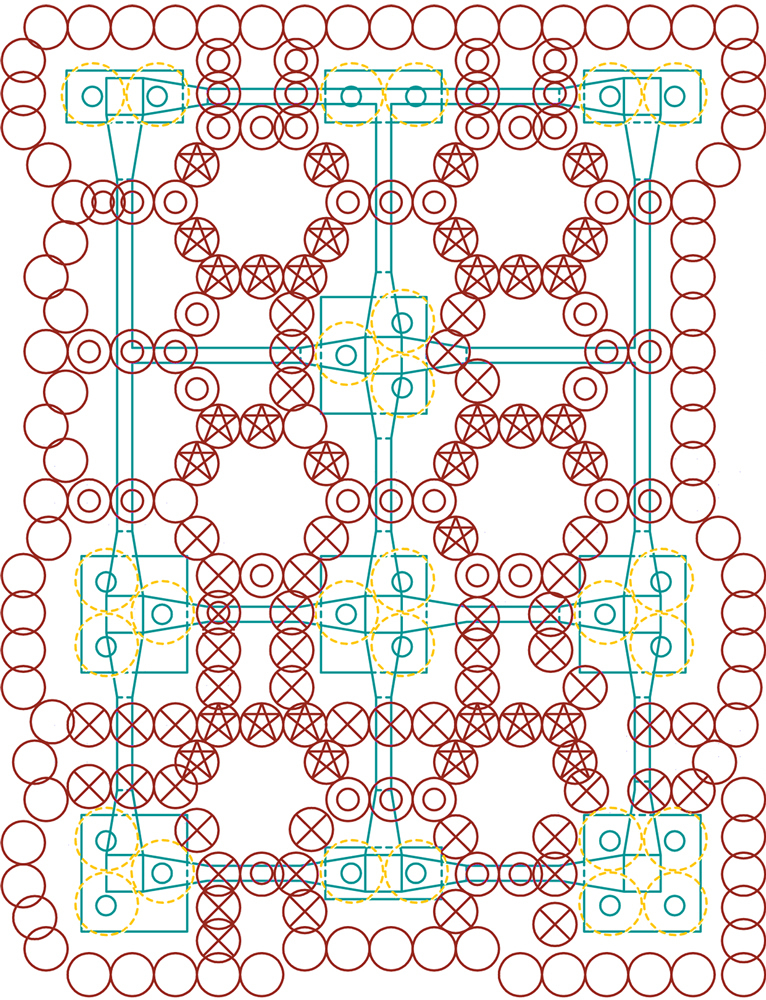

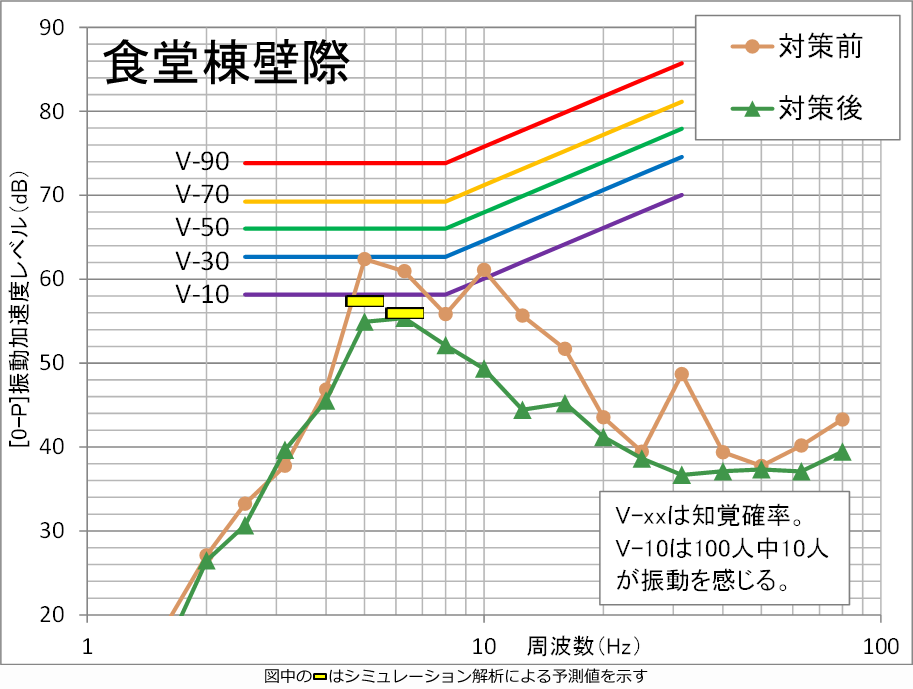

WIB工の設計図振動加速度レベル
WIB工の設計図振動加速度レベル

振動源
道路交通振動,事業所内の作業振動

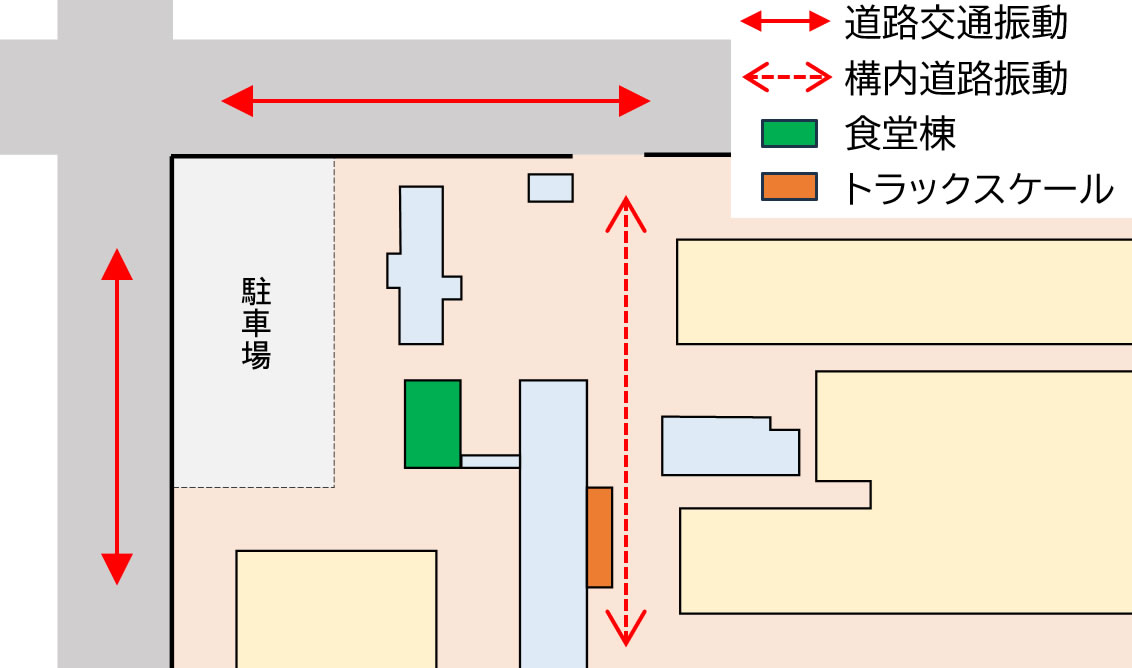

製鉄事業所の周辺道路からの道路交通振動と、事業所内のトラックスケールからの作業振動が、同敷地内の食堂棟に伝播し、振動問題となっていた。
保全対象
製鉄事業所内の食堂棟
対策工
版状WIB工(ハニカムセル型)
施工位置
受振側直下

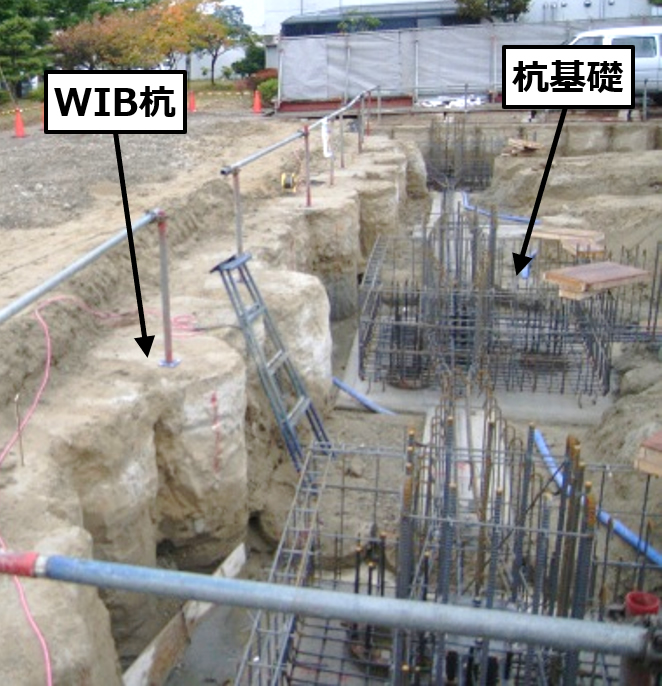

食堂棟の建て替えに際して、建物直下に対策工を施工した。
対策効果

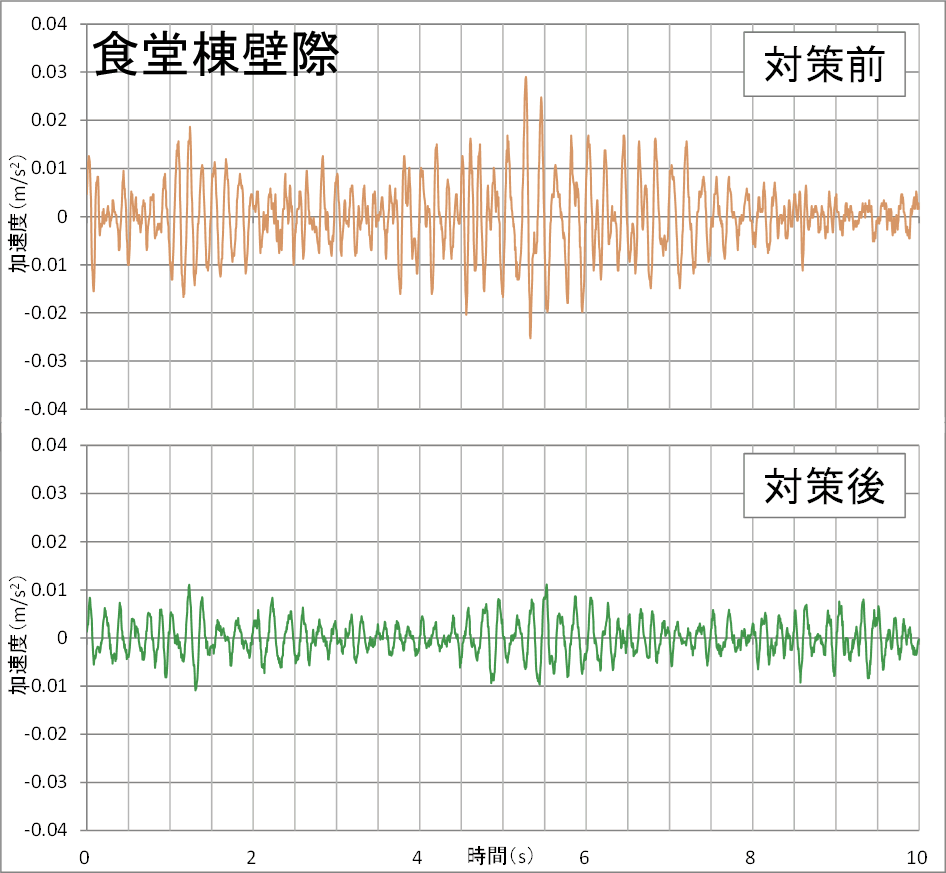

対策前と対策後に振動計測を実施。

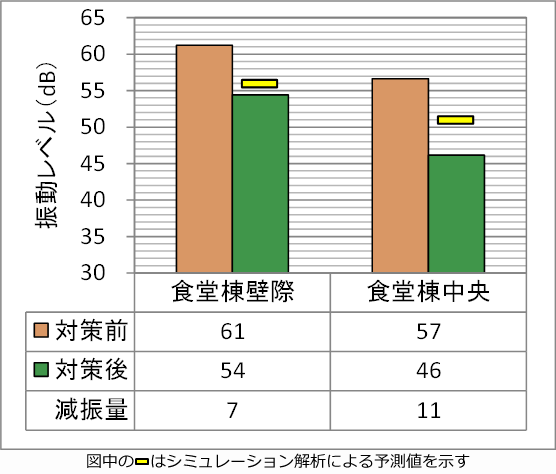

食堂棟内における鉛直振動が8~11dB減振したことを確認した。
