施工例

事業所・施設への対策

事業所・施設への振動対策

医療施設の微振動対策(H24.10 千葉県)

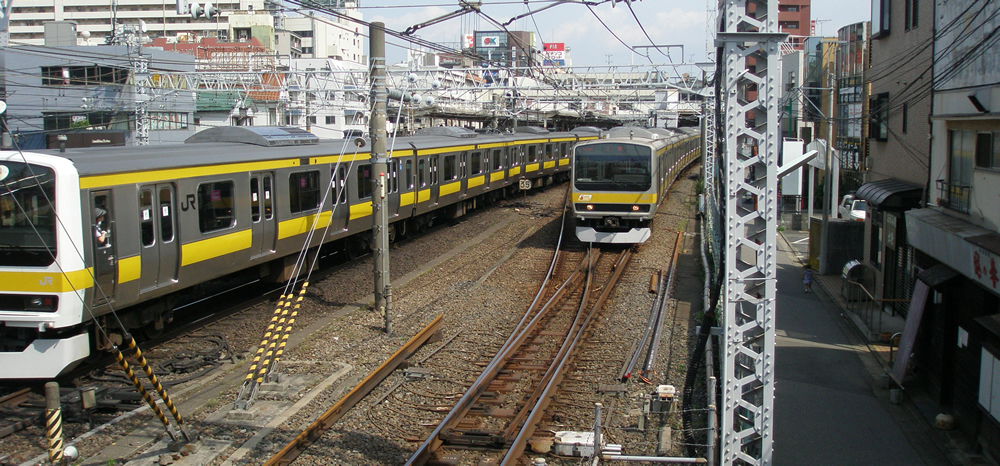

沿線鉄道
沿線鉄道

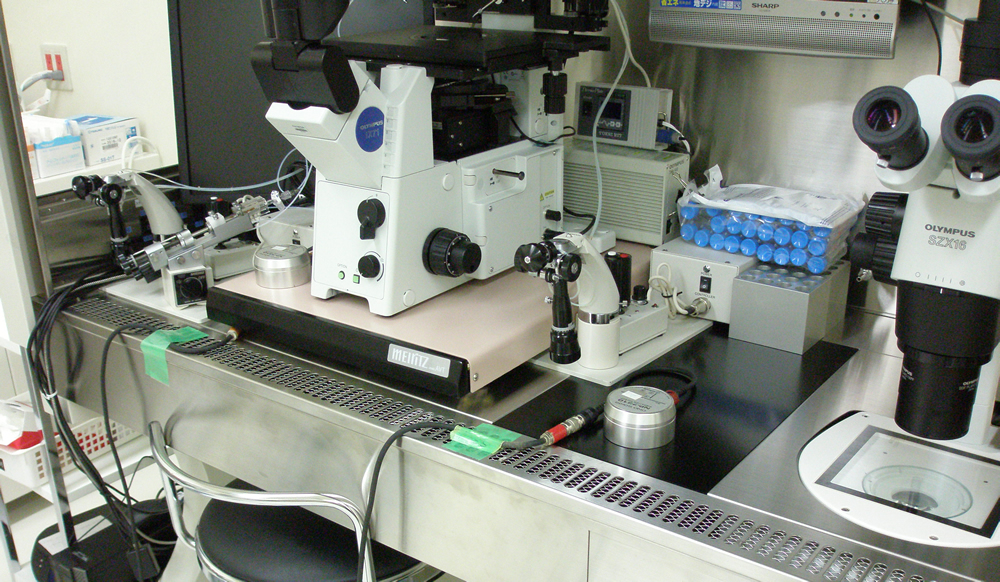

精密機器と除振台
精密機器と除振台
施工場所
千葉県
発注者
㈱SEIHA様
施工者
伊田テクノス㈱
対策内容
施工時期
(年月)
実施工期間
(日)
施工面積
(㎡)
総施工長
(m)
費用
(万円)
2012.10
8
100
213
538
※消費税は含まない

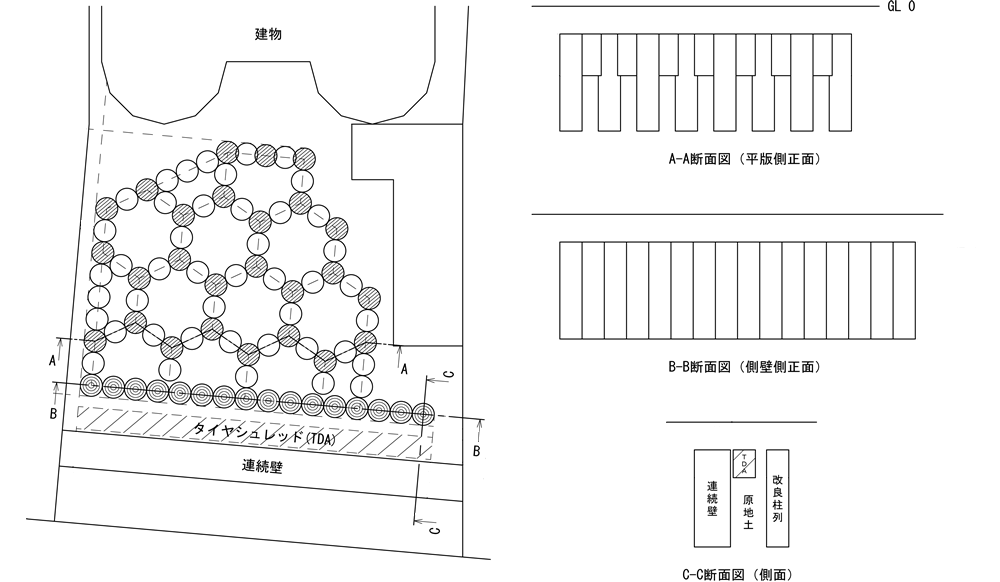

WIB工の設計図微振動評価
WIB工の設計図微振動評価

振動源
鉄道振動
医療施設の近傍を通過する列車による振動により、医療室内での精密機器を使用した業務に支障をきたしていた。
保全対象
医療施設の精密機器
対策工
壁状WIB工 + 版状WIB工
地中防振壁と改良柱列の間に高減衰材のタイヤシュレッドを充填
施工位置
振動伝播経路
鉄道と医療施設の間にWIB工を施工。既存の地中防振壁を利用し、壁状と版状を組み合わせた複合WIB工を設計した.

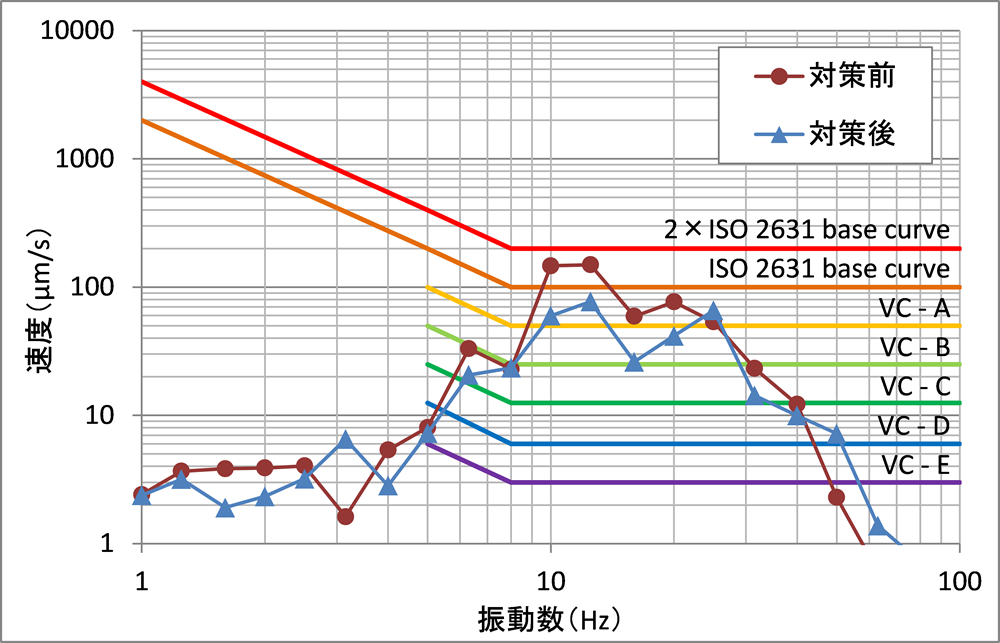

対策効果
精密機器の微振動許容値曲線に照らし、目標減振量と目標減振帯域を設定した。
対策後は目標減振帯域における振動が1/2以下に減振され、業務環境が改善された。

詳細情報はこちら
