製造工場の機械振動対策(H26.10 愛媛県)

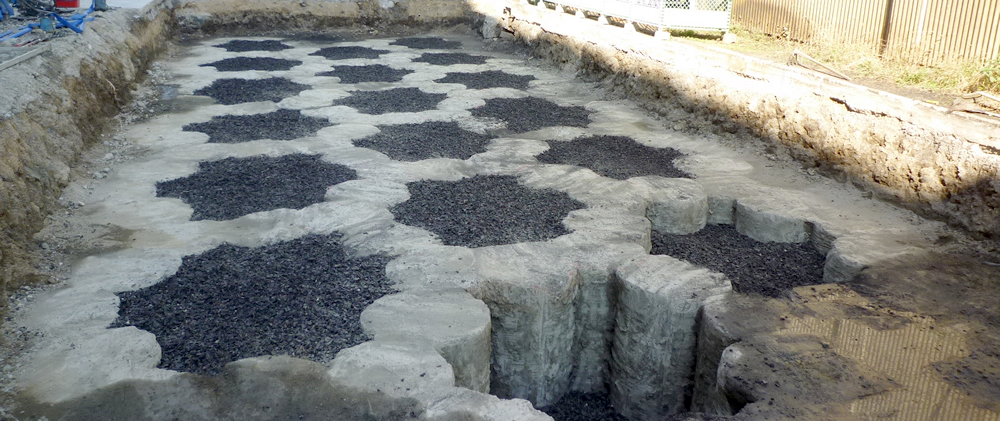

WIB工出来形
WIB工出来形
施工場所
愛媛県
発注者
三井住友建設㈱様
施工者
㈱三友土質エンジニアリング
対策内容
施工時期
(年月)
実施工期間
(日)
施工面積
(㎡)
総施工長
(m)
費用
(万円)
2014.10
30
216
2,371
2,219
※消費税は含まない

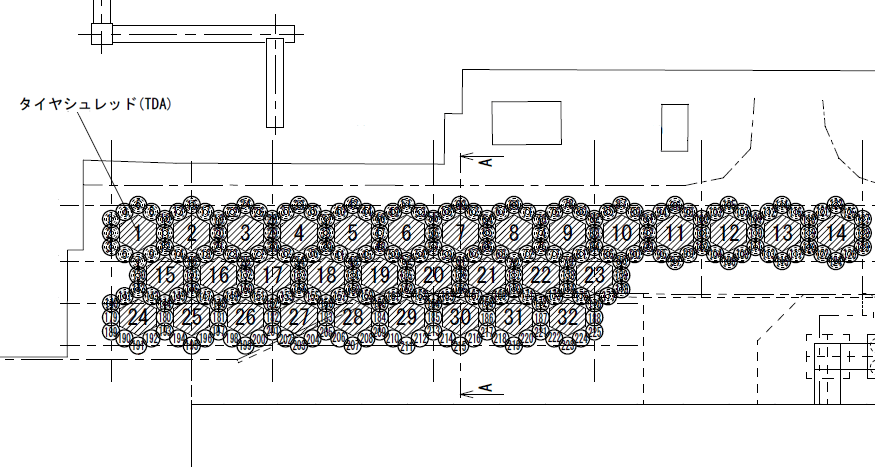

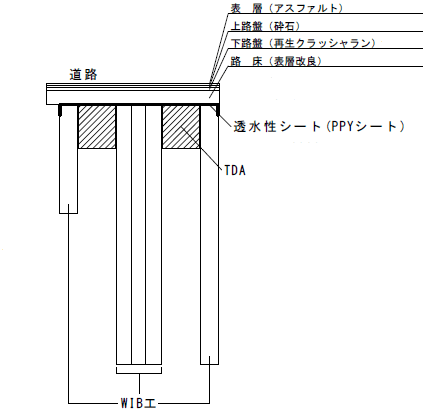

WIB工の設計図(平面)WIB工の設計図(断面)
WIB工の設計図(平面)WIB工の設計図(断面)

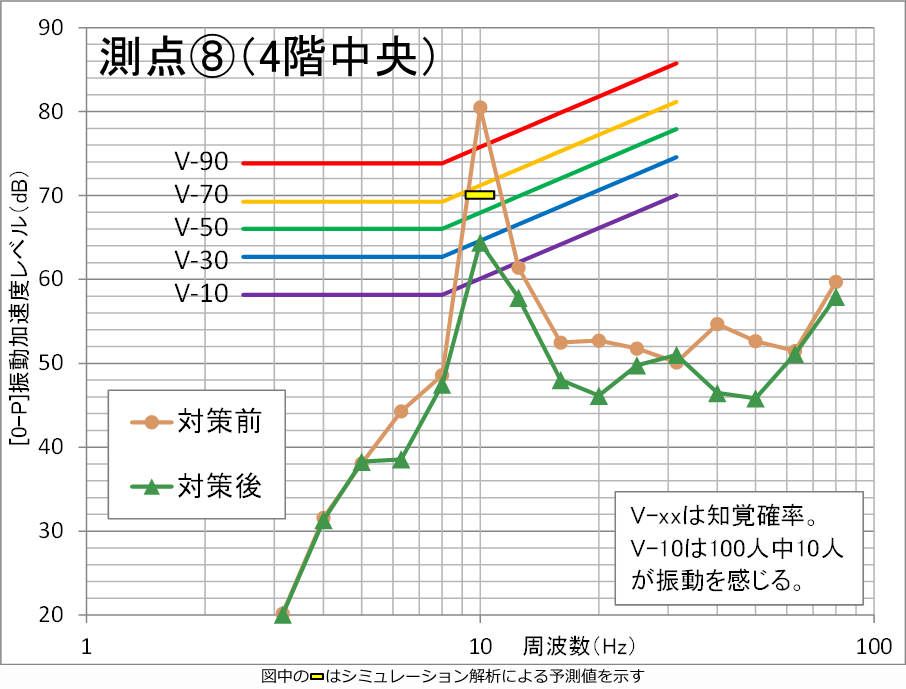

振動加速度レベル居住性能評価
振動加速度レベル居住性能評価

振動源
工場振動
製造工場内の機械稼働に伴う振動が、隣接する事務所棟(S造4階建て)に伝播。3階、4階でうなり現象を伴う大きな鉛直振動が発生しており、環境改善が求められていた。
保全対象
隣接する事務所棟
対策工
版状WIB工(ハニカムセル型)
セル内に高減衰材のタイヤシュレッドを充填
施工位置
振動伝播経路
製造工場と事務所棟の間に運搬車用の通路があり、その直下に対策工を施工した。
対策効果
対策前と対策後に振動計測を実施。

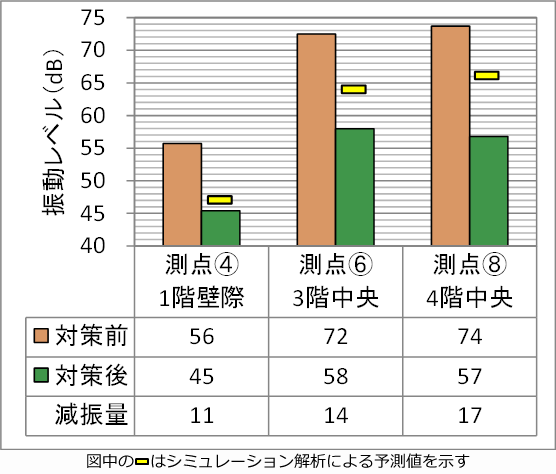

1階では10dBの減振量、3階、4階ではうなり現象が解消され15~17dBの減振量となった。対策前に70dBを超えていた振動レベルが対策後は60dB未満となり、作業環境が改善された。
