施工例

住宅への対策

住宅への振動対策

鉄道沿線住宅の鉄道振動対策(H28.10/H29.01 埼玉県)

沿線鉄道
沿線鉄道
施工場所
埼玉県
発注者
ハウスメーカー
施工者
伊田テクノス㈱
対策内容(上段は区画E~I、下段は区画A~Dへの対策)
施工時期
(年月)
実施工期間
(日)
施工面積
(㎡)
総施工長
(m)
費用★※
(万円)
2016.10
13
277
1,969
1,036
2017.01
11
306
1,494
769
★支持杭相当分を含む ※消費税は含まない

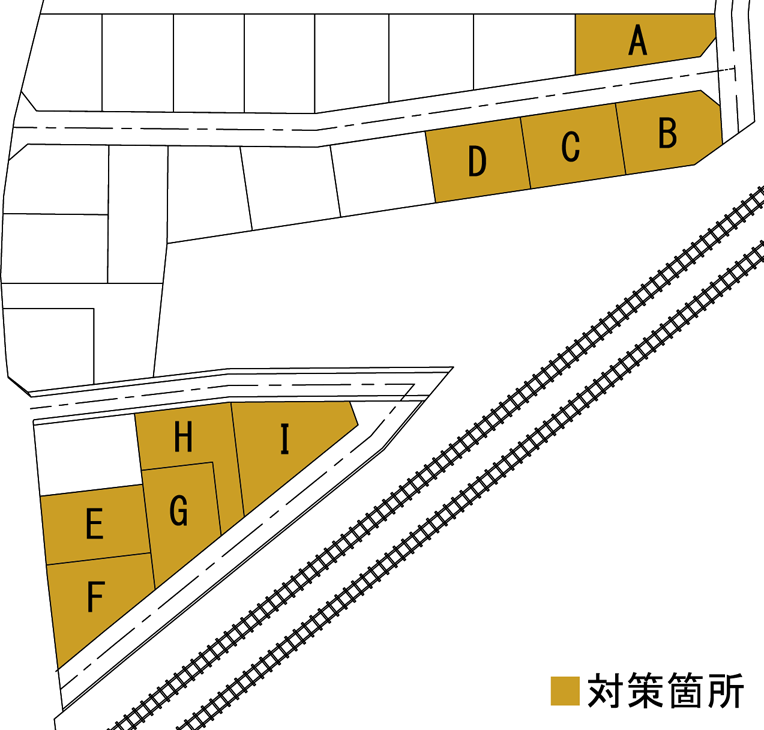

区画図
区画図

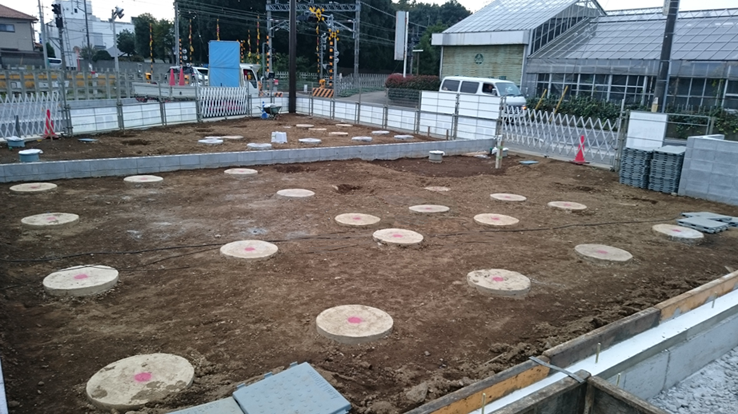

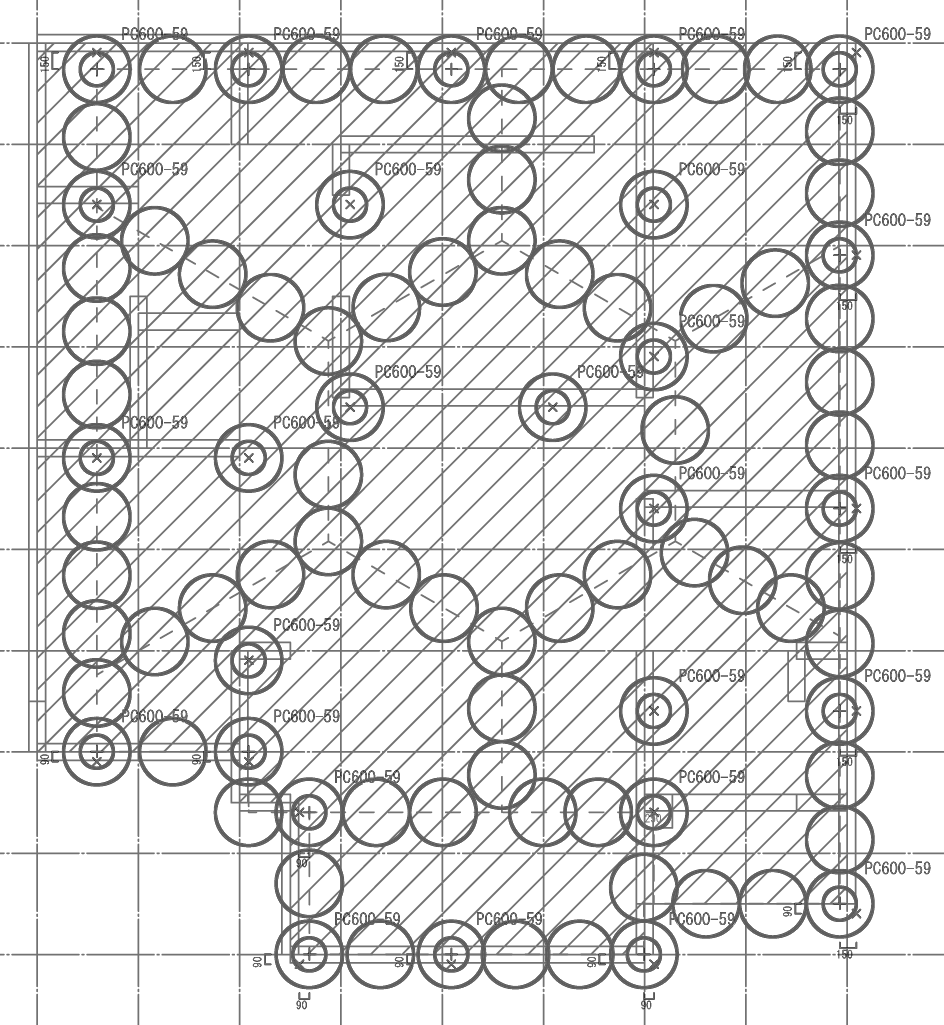

敷地外観WIB工の設計図
敷地外観WIB工の設計図

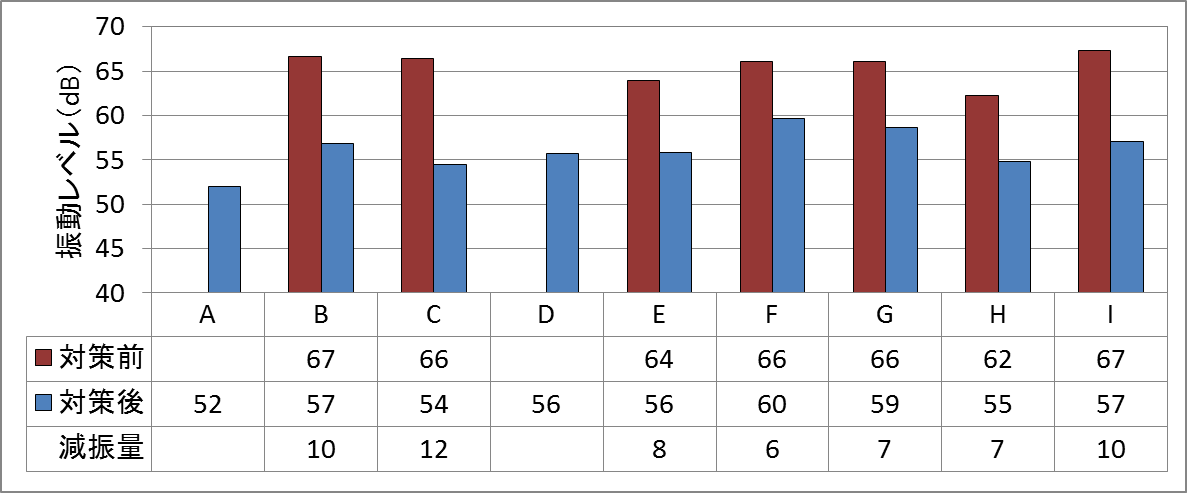

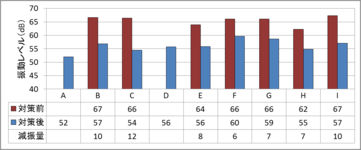

振動レベル
 振動レベル

振動源
鉄道振動
住宅造成地の一部の区画が鉄道に面しており、住宅建築後の居住環境への影響が懸念された。
保全対象
鉄道沿いの住宅(計9棟;5棟+4棟)
対策工
版状WIB工(ハニカムセル型)
施工位置
受振側直下
住宅の直下に対策工を施工した。
対策効果
対策前と対策後に振動計測を実施。
10~20Hzの卓越振動を6~12dB(1/4~1/2の振動へ)低減し、振動レベルを60dB以下に抑えた。
