施工例

住宅への対策

住宅への振動対策

鉄道沿線住宅の鉄道振動対策(H31.01 埼玉県)

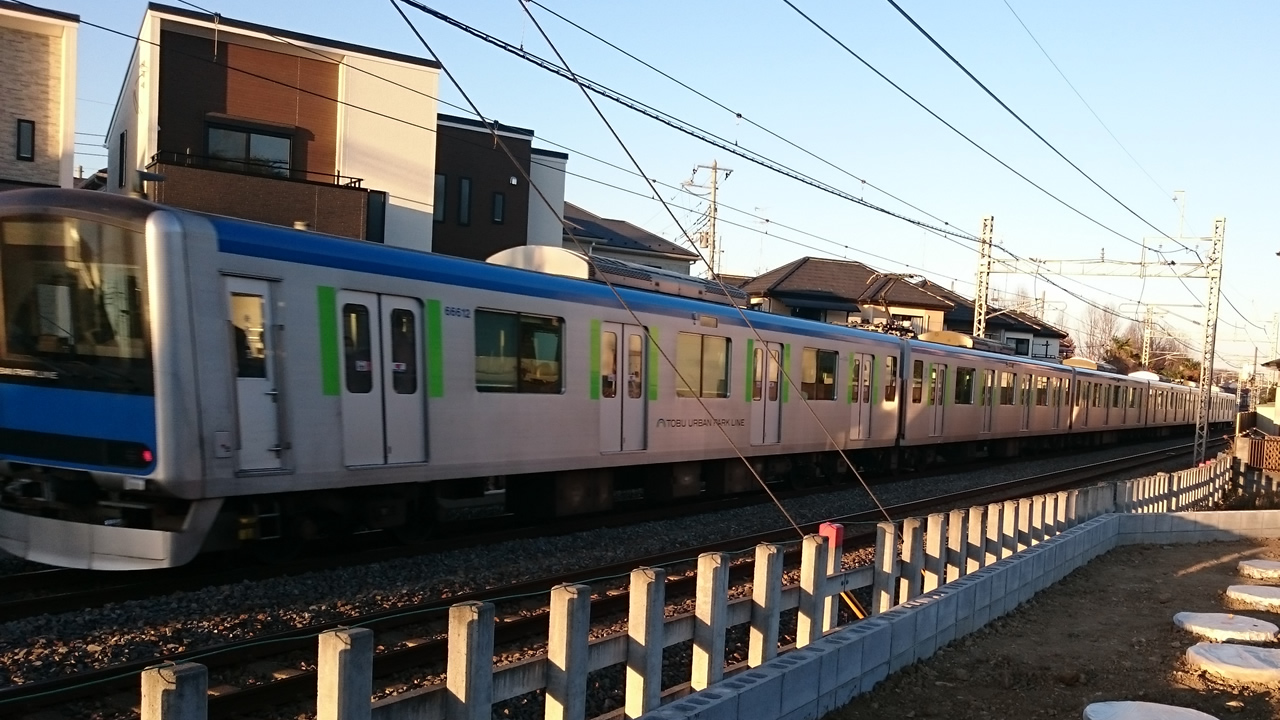

沿線鉄道
沿線鉄道
施工場所
埼玉県
発注者
ハウスメーカー
施工者
伊田テクノス㈱
対策内容
施工時期
(年月)
実施工期間
(日)
施工面積
(㎡)
総施工長
(m)
費用★※
(万円)
2019.01
16
278
2,745
1,265
★支持杭相当分を含む ※消費税は含まない

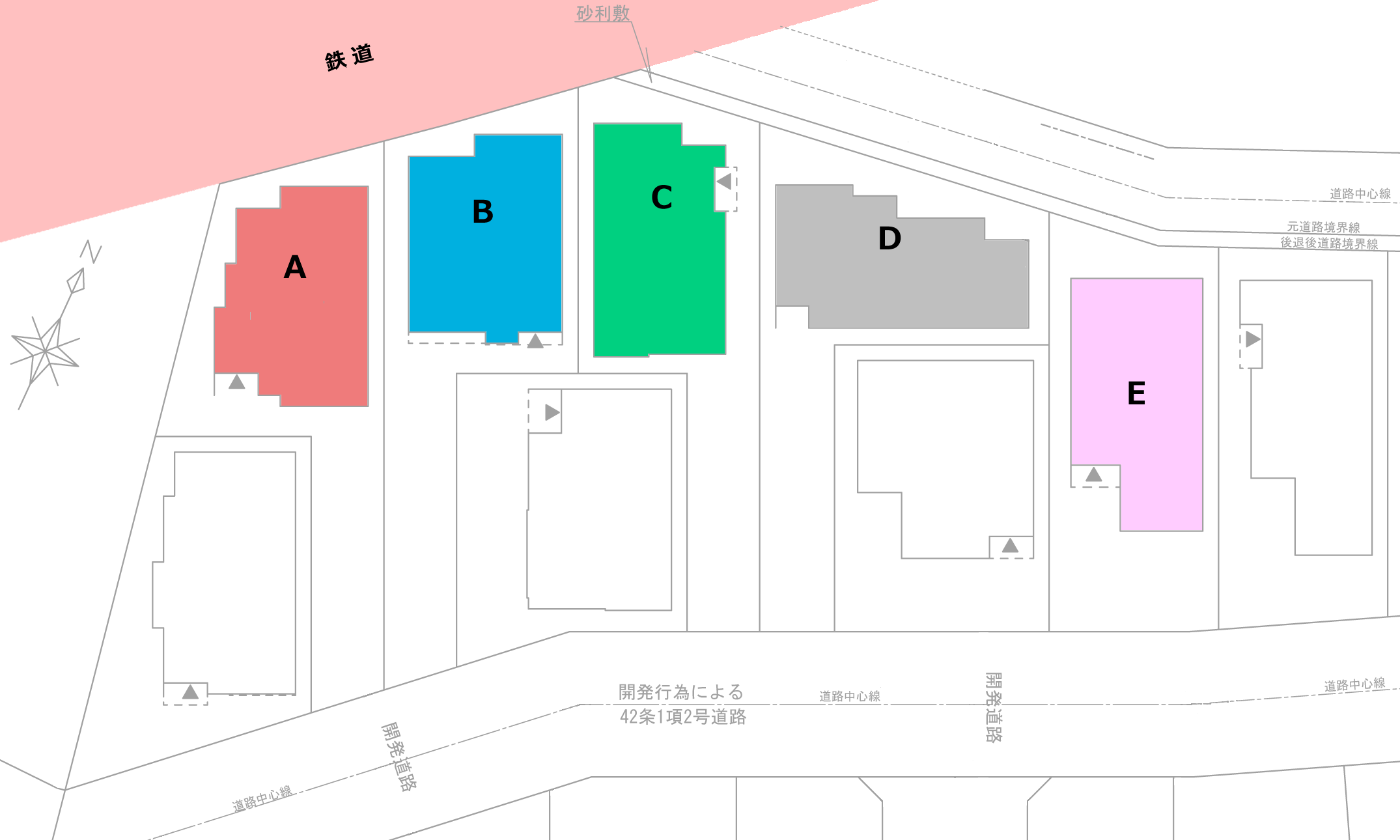

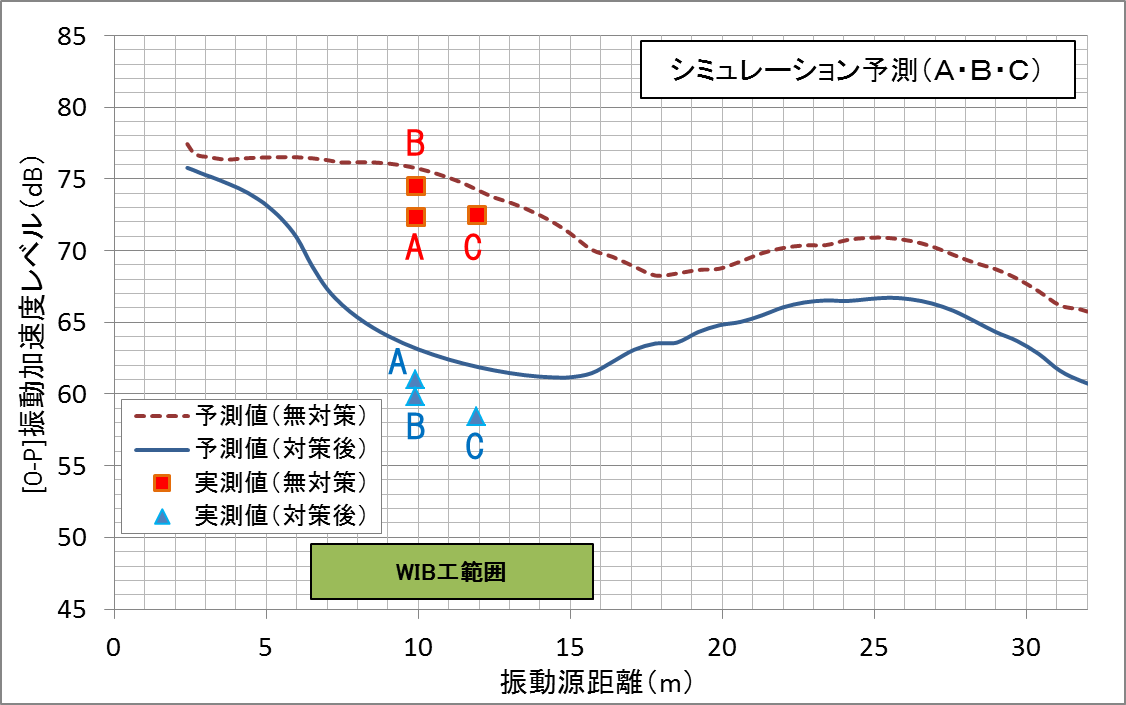

区画図シミュレーションvs実測
区画図シミュレーションvs実測

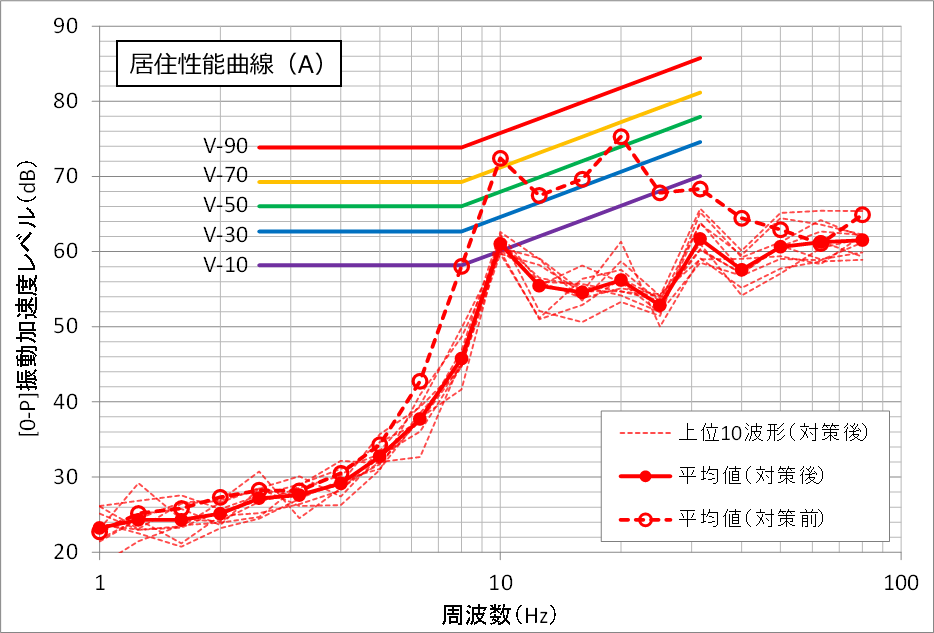

振動レベル居住性能評価
振動レベル居住性能評価

振動源
鉄道振動
住宅造成地の一部の区画が鉄道に面しており、住宅建築後の居住環境への影響が懸念された。
保全対象
鉄道沿いの住宅(計5棟)
対策工
版状WIB工(ハニカムセル型)
施工位置
受振側直下
A棟~E棟の各住宅の直下に対策工を施工した。

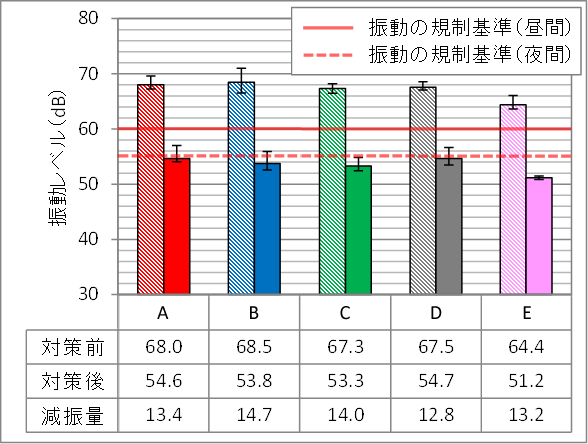

対策効果
対策前と対策後に振動計測を実施。
10Hzの卓越振動を14dB(1/5の振動へ)低減し、振動レベルを60dB以下に抑えた。
