住宅への振動対策
高級住宅にふさわしい住環境を創出
地下鉄道沿線住宅の鉄道振動対策(H31.04 東京都)

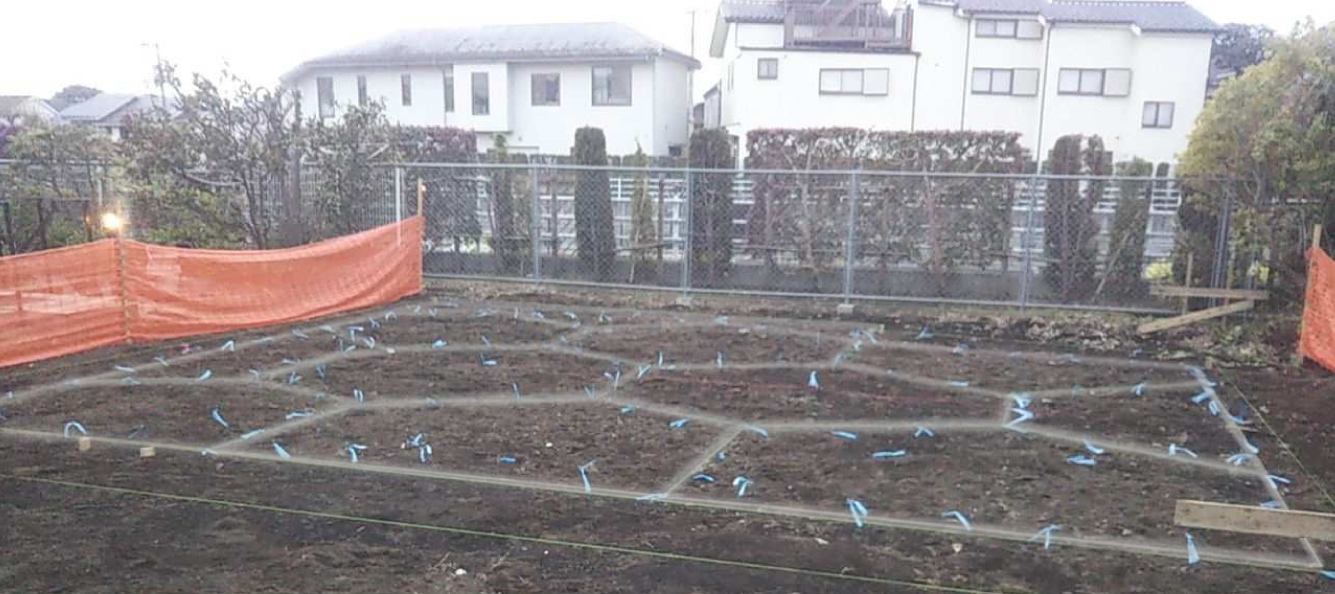

敷地外観
建物内部
- 施工場所
- 東京都
- 発注者
- 事業主
- 施工者
- 伊田テクノス㈱
対策内容
対策時期
（年月）
実施工期間
（日）
施工面積
（㎡）
総施工長
（m）
費用※
（万円）
2019.04
5
69
250
339
※消費税は含まない

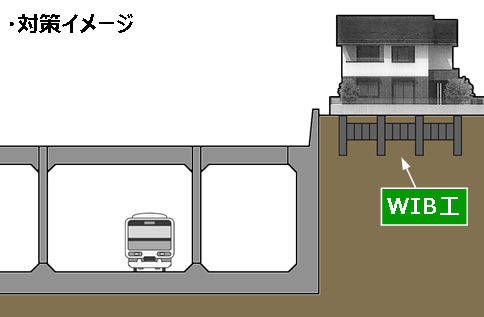

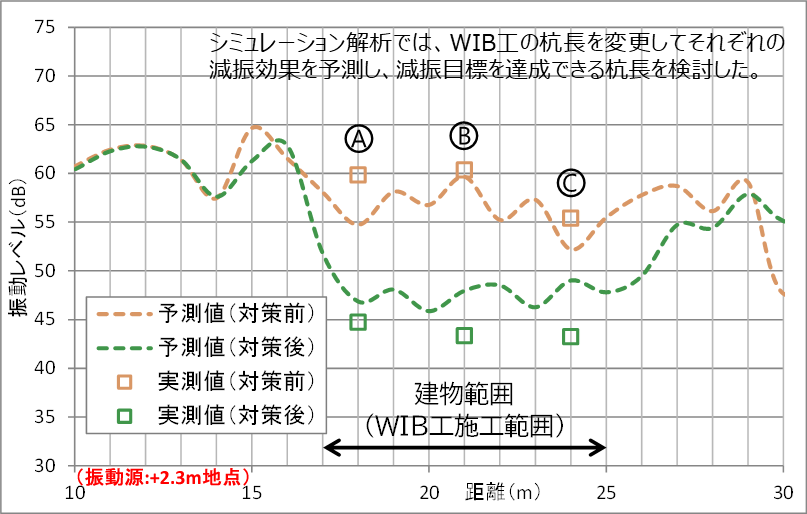

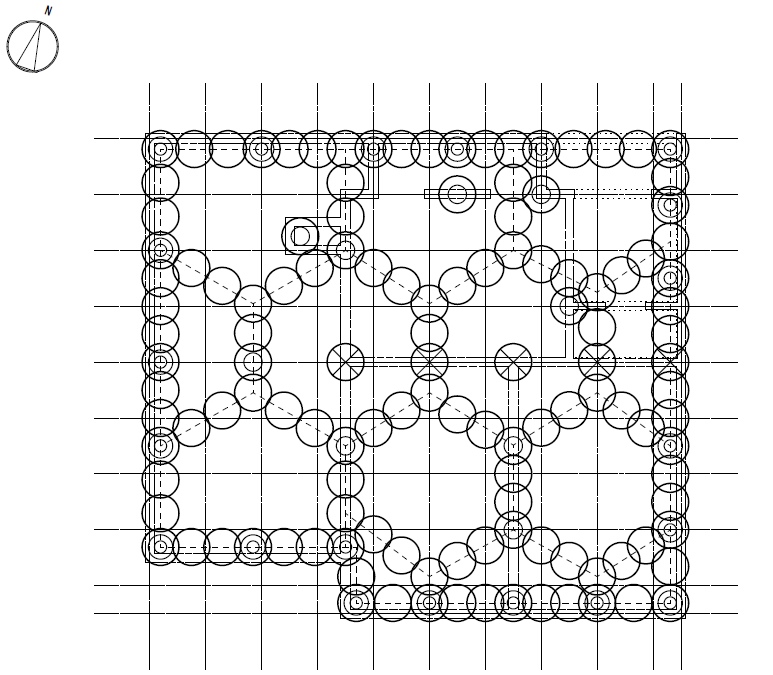

対策イメージWIB工の設計図シミュレーションvs実測

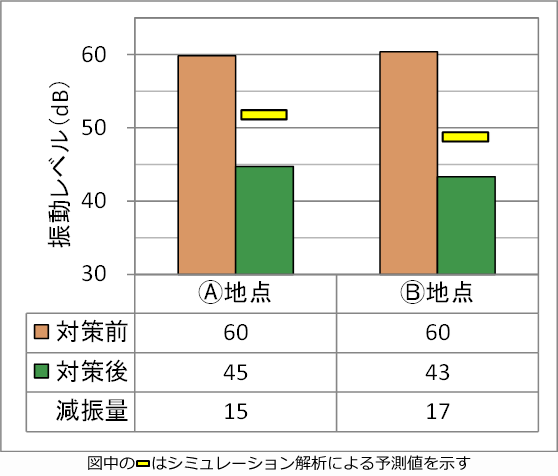

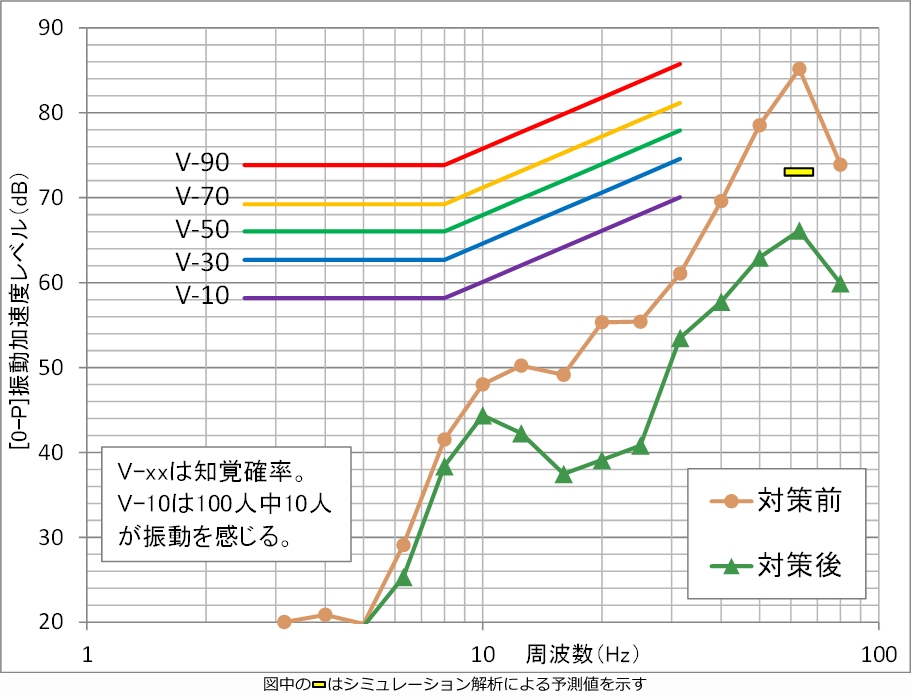

振動レベル居住性能評価振動加速度時刻歴
- 振動源
- 鉄道振動
地下を通る鉄道に近接しており、鉄道振動による住宅新築後の生活環境への影響が懸念された。
- 保全対象
- 鉄道（地下）沿いの住宅
- 対策工
- 版状WIB工（ハニカムセル型）
※建物支持が必要なため、支持杭も併せて施工
- 施工位置
- 受振側直下
住宅の直下に対策工を施工した。
- 対策効果
- 対策前と対策後に振動計測を実施。
30Hz以上の周波数帯域の振動が卓越しており、特に大きい50～63Hzの周波数帯域の振動を減振目標としたところ、振動が12～17dB（1/7～1/4へ）低減し、振動レベルを50dB以下に抑えることができた。
