※当技術審査証明は更新されました → 更新後技術審査証明
審査証明依頼者Ｅ＆Ｄテクノデザイン株式会社
WIB工法（振動対策工法）
表1 開発の目標
| 開発目標 | 確認事項 | 評価項目 | 確認方法 |
|---|---|---|---|
| 振動発生源または受振構造物の直下または周辺地盤に構築されたWIB工法により設計・施工された構造体（WIB工）は、伝播振動を版状WIB工で10dB程度までの範囲、壁状WIB工で6dB程度までの範囲において、減振目標量を達成できること。 | 環境性 | 減振目標量 | 減振目標量を基に設定した減振予測量とWIB工施工後の減振実現量の比較で減振性能の確認を行う。 |
表2 WIB工法の適用範囲
| 項目 | 内容 |
|---|---|
| 発振側設置対象構造物 | 道路および道路構造物（新設、既設）。 |
| 受振側設置対象構造物 | 小規模建築物（新設、既設）。 ただし、地下室、埋設構造物の存在で不可となる場合もある。 |
| 振動源と卓越振動数 | 道路交通振動、鉄道振動、工場振動、建設振動などの環境振動で地盤を伝播する振動の卓越振動数が80Hz以下の帯域、特に20Hz以下の帯域。 |
| 適用地盤 | 粘性土、砂質土、ローム、シルト等の軟弱地盤、N値が30以下の地盤。特にN値が４以下の軟弱地盤で減振効果が高い。 |
| WIB工設置場所 （地盤内） |

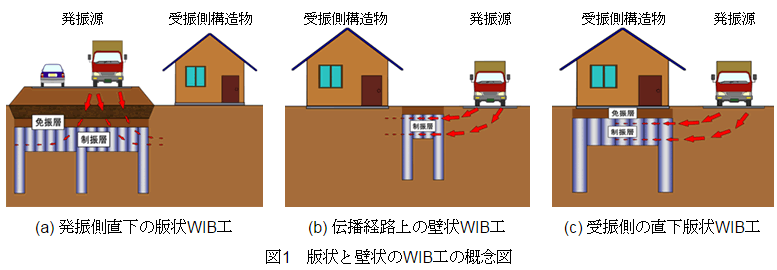

・振動発生源直下 ・振動伝播経路上 ・受振側構造物の直下 施工範囲は、平面では制限はない。深さ方向は通常10m程度以内とする。 |
図2 版状WIB工の構造形式
図3 壁状WIB工の構造形式
